Los reactores armónicos reducen la corriente armónica y las pérdidas a través de los bancos de capacitores, lo que mejora su vida útil operativa. Están conectados en serie con los capacitores de corrección del factor de potencia. Los reactores de filtro y los capacitores están sintonizados a una frecuencia cercana a la frecuencia armónica. La frecuencia de resonancia más común es de 189 Hz y el factor de impedancia es del 7%.
| POTENCIA REACTIVA | FRECUENCIA DE RESONANCIA | TENSIÓN DE LÍNEA | |||||
| CÓDIGO | VALOR | CÓDIGO | VALOR | CÓDIGO | VALOR | ||
| 001 | 1kVAR | 134 | 134Hz | S | 208V | ||
| 002 | 2kVAR | 189 | 189Hz | T | 220V | ||
| 003 | 3kVAR | 210 | 210Hz | U | 230V | ||
| 004 | 4kVAR | V | 240V | ||||
| 005 | 5kVAR | W | 250V | ||||
| 006 | 6kVAR | X | 277V | ||||
| 007 | 7kVAR | Y | 380V | ||||
| 008 | 8kVAR | Z | 400V | ||||
| 010 | 10kVAR | 1 | 415V | ||||
| 012 | 12.5kVAR | 2 | 440V | ||||
| 015 | 15kVAR | 3 | 480V | ||||
| 020 | 20kVAR | 4 | 600V | ||||
| 025 | 25kVAR | 5 | 720V | ||||
| 030 | 30kVAR | ||||||
| 040 | 40kVAR | ||||||
| 050 | 50kVAR | ||||||
| 100 | 100kVAR |

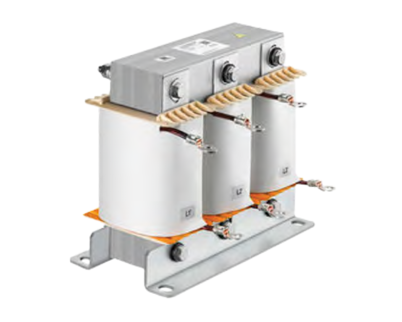

Filtro de armónicos trifásico 50kVAR, 440V, 189Hz TPH-050-134-2
