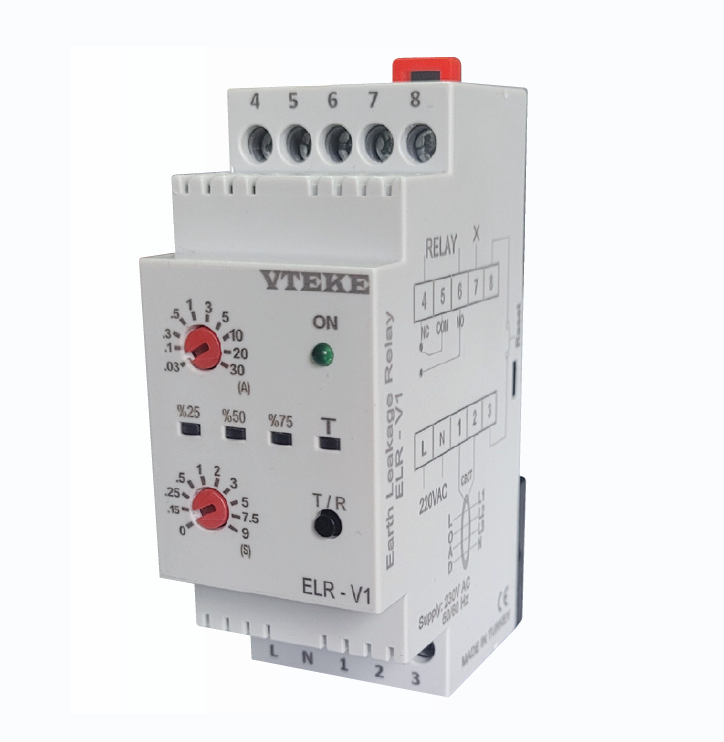

Реле утечки на землю модульного типа ELR-V1 предназначено для защиты нагрузки и линий от замыканий на землю. Благодаря регулируемому времени сброса и регуляторам уставки срабатывания по току утечки, ELR-V1 может использоваться в различных приложениях, где необходимо защитить защиту от замыкания на землю или повреждения изоляции.
- Компактный корпус.
- Регулируемый порог тока утечки для контроля истинного среднеквадратического значения от 30 мА до 30 А.
- Регулируемая задержка времени от 0 до 9 секунд.
- Подходит для однофазных 2-проводных и для 3-фазных 3- или 4-проводных систем.
- Индикация уровня утечки с помощью 4 светодиодов до уровня 25%, 50%, 75% или 100%.
- Можно останавливать или тестировать удаленно с помощью внешней кнопки или кнопки на передней панели устройства.
- Обнаруживает отсутствие КЛКТ или короткое замыкание.
| Параметр | Ценить |
| Стандартный | EN 60947-2 / IEC 60947-2 |
| LV directive 2014/35/EU | |
| EMC directive 2014/30/EU | |
| Потребляемая мощность | 2 VA |
| Тип КЛКТ | Можно использовать только серию ВТЕКЕ ВТОР. |
| Варианты отключения тока контролируемой утечки | 30mA, 100mA, 300mA, 500mA, 1A, 3A, 5A, 10A, 20A, 30A |
| Ограничения уровня отключения | ±%5 от заданного значения тока утечки |
| Временная задержка | 0 (<40 msec), 0.15, 0,25, 0,50, 1, 2, 3, 5, 7, 9 sec |
| Сбросить время | 1 sec |
| Функция обнаружения КЛКТ | КЛКТ отсутствует или короткая |
| Точность | Ток +- %5 от установленного тока отключения |
| Время +- %5 от установленного времени отключения + 0 (<40 мс) | |
| Средство тестирования/сброса | Передняя часть (кнопка) |
| Дистанционный (через терминальный контакт) | |
| Сбросить уровень включения | Ниже %90 от уровня срабатывания при наличии CBCT |
| Реле отключения | 1 НО +1 НЗ (номинальный ток контакта 10А) |
| Температура | Эксплуатация от -10C до +70C |
| Хранение от -25C до +70 C | |
| Максимальная рабочая высота | 2000 m |
| Степень защиты устройства | IP20 |
| Монтаж | Din Rail 35 mm |
| Терминалы | Винтовые клеммы. Размер кабеля от AWG30 до AWG12 (от 0,06 мм2 до 3,3 мм2), многожильный или одножильный |
| Материал корпуса | ABS |
| Масса | 115 gr |
| Размеры | 390x90x58 |
